111キーが直交格子状でM式キー配置されたMatrixキーボードM

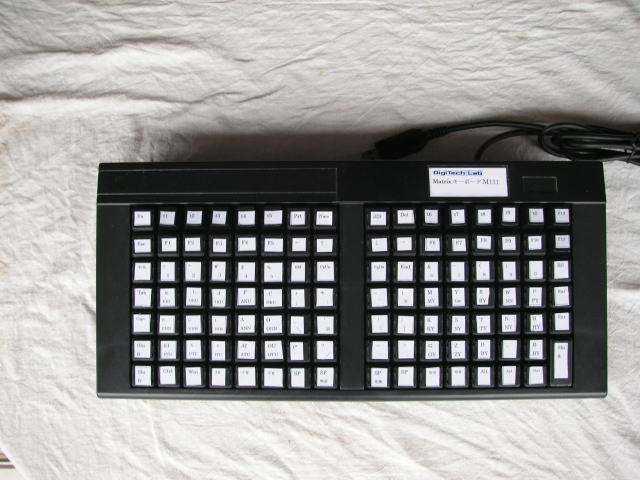

 MatrixキーボードM111
pad



MatrixキーボードM111の詳細説明


本キーボードは、USB接続で、PC/AT互換機のパソコンに接続されます。
111個の格子状のキー配置で操作性に優れたM式キー入力ができます。

1.キートップ表示例とキー配置

1.1 キートップ表示例

Fn t1 t2 t3 t4 t5 Prt
Scr
Num
Pau
JIS Del
Ins
t6 t7 t8 t9 t0 F12
Esc
F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11
半/

カナ





Home Page
Up
Page
Dn
End




BS
Tab
Ek

Uk

Ik

Ak

Ok





My

Ltu

Ry

Nn

Py
Enter
tEnter
Caps
En

Un

In

An

On
_

{ 「
} 」

Ky

Sy

Ty

Ny

Hy
Enter
tEnter
Shift EI
Et

Ut

It
AI
At
OU
Ot
t+            t*

>.
Gy

Zy

Dy


By
Shift
Shift Ctrl Win Alt 子音 子音 SP SP
無変
SP
変換
SP 母音 母音 Alt App Ctrl


1.2 アンシフト状態キー配置

Fn t1 t2 t3 t4 t5 Prt
Scr
Num
Pau
JIS Del
Ins
t6 t7 t8 t9 t0 F12
Esc
F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11
半/

カナ





Home Page
Up
Page
Dn
End




BS
Tab



Enter
Caps _

{ 「
} 」
Enter
Shift EI AI OU t*

>.
Shift
Shift Ctrl Win Alt 子音 子音 SP SP SP SP 母音 母音 Alt App Ctrl


  ・直交格子状の111キーが左56キー右55に分かれて配置される。
  ・上図のキートップの表示例は、109標準キーボードの表示に準じている。
  ・Fnキーを押しながら、一部のキーを入力する。
  ・t1〜t0は、テンキー数字である。
  ・Prtは、PrintScreenである。Fnキーを押しながらPrtScrキーを押すと、
   Scroll
Lockが入力される。
  ・Numは、NumLockである。Fnキーを押しながらNumPauキーを押すと、Pauseが入力される。
   ・
Delは、Deleteである。Fnキーを押しながらDelInsキーを押すと、Insertが入力される。
  ・例えば、Shiftを押しながら!1キーを押すと、!が入力される。
  ・
tEnterは、テンキーEnterである。Fnキーを押しながらEntertEnterキーを押すと、
   tEnterが入力される。
  ・t/は、テンキー/である。Fnキーを押しながら.t/キーを押すと、テンキー.が入力される。
  ・Fnキーを押しながら?/キーを押すと、テンキー/が入力される。
  Fnキーを押しながら=−キーを押すと、テンキーーが入力される。
  ・Fnキーを押しながら>*キーを押すと、テンキー+が入力される。

  ・Shiftキー、Ctrlキーあるいは、Altを押しながら、他のキーを同時に押すことができる。
  ・JISキーを打鍵すると JISキー配置に切り替わる。その状態で、JISキーを押すともとの配置に
   戻る。
  ・無変は、無変換である。
  ・子音は、子音シフトキーである。子音キーを押しながら、子音シフト状態で、キー入力がされる。
  ・母音は、母音シフトキーである。母音キーを押しながら、母音シフト状態で、キー入力がされる。

1.3 子音シフト状態キー配置

t1 t2 t3 t4 t5 Prt Num カタカナ
Del
t6 t7 t8 t9 t0 F12
Esc
F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11
半/
. . . . . Home Page
Up
Page
Dn
End . . . . . BS
Tab . . . . . . . . . My Ltu Ry Nn Py
Enter
Caps . . . . . . . . .
Ky

Sy

Ty

Ny

Hy

Enter
. . . . . . . . . .
Gy

Zy

Dy


By
.
. . Win . . . .
.
変換 変換 . . . App .


1.4 母音シフト状態キー配置

t1 t2 t3 t4 t5 Prt Num カタカナ
Del
t6 t7 t8 t9 t0 F12
Esc
F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11
半/
. . . . . Home Page
Up
Page
Dn
End . . . . . BS
Tab Ek Uk Ik Ak Ok . . . . . . . . .
Enter
Caps En Un In An On . . . . . . . . .
Enter
. Et Ut It At Ot
.
. . . . . . . . .
. . . Win . . 無変 無変 .
.
. . . . App .


1.5 JIS状態キー配置

Fn t1 t2 t3 t4 t5 Prt
Scr
Num
Pau
JIS Del
Ins
t6 t7 t8 t9 t0 F12
Esc
F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11
半/

カナ





Home Page
Up
Page
Dn
End




BS
Tab



Enter
Caps _

{ 「
} 」
Enter
Shift t*

>.


Shift
Shift Ctrl Win Alt SP SP SP SP Alt App Ctrl



2.添付品
  ・CD-ROM(プログラマブル-ソフトウェア)
  ・キートップ表示例ラベル
  ・キートップキャップ

3.製品仕様
  パソコンとのインターフェース : USBインターフェース
   キーコード入力:        109日本語標準キーボード準拠
   OS環境:            Windows2000/XP/Vista/7
   キースイッチ:         メカニカルストローク(full-height Cherry key-switch)
  キー数 :               111キー
  キーピッチ :             19mm
  外形 :                375mm x 176mm x 47mm

                                              以上
