M96キーボードセットの詳細説明

　つぎの3つのパターンの詳細について説明いたします。

　　　（1）　「M?96」キーボードをフル仮名キー配置として使用するパターン
　　　（2）　「M?96」キーボードをNICOLA規格に準拠した親指シフトキー配置として使用するパターン
　　　（3）　「M?96」キーボードをM式キー配置として使用するパターン

　　　これらのパターンでは、左右の親指シフトキーを定義し、アンシフト状態に加えて、
　　　左右の親指シフト状態でキー入力ができます。

　　　いずれのパターンでも、よく使う文字列を1タッチで、入力できるようにキー設定できます（IME辞書を利用）。
　

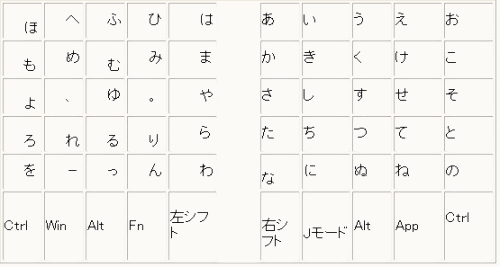

1．「M?96」キーボードをフル仮名キー配置として使用するパターン

　キーボードハードウェアの最上段がF1からF10のキーで2段目が数字キーです。
　真ん中に記号キーやスペースキーが配置されています。
　Jモードキーで、JISキーボード配置モードに切り替わります。

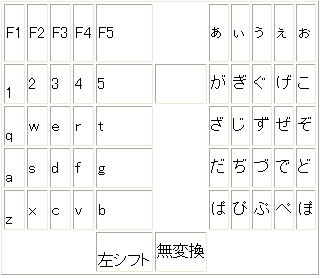

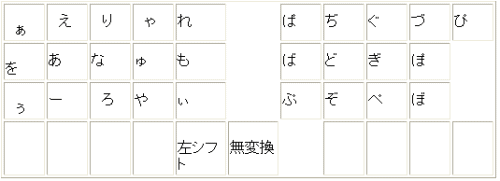

1．2　左シフトI状態
　左シフトI状態では、右半分のデータ キーで「ぁぃぅぇぉ」と濁音平仮名が 入力 されます。
　左半分のデータキーで一部のFnキー、数字と英字が入力されます。

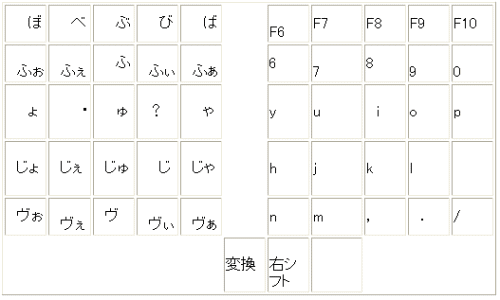

1．3　右シフトI状態
　右シフトI状態では、左半分のデータキーで一部の濁音平仮名と小文字平仮名が入力されます。
　　　　　　　　　　　　　　右半分のデータキーで一部のFnキー、数字、英字と句読点などが入力されます。

2.「M?96」キーボードをNICOLA規格に準拠した親指シフトキー配置として使用するパターン

このキー設定では、NICOLA規格に準じた配列（富士通の親指シフト）で仮名を入力することができます。

アンシフト、左シフトI、右シフトI状態では、仮名入力ができます。

左シフトII、右シフトII状態では、英字の大文字と小文字を入力することができます。
キー配置は、QWERTYキー配置と同じです。

左シフトIII、右シフトIII状態では、IMEの辞書を使った省打鍵入力が行なえます。

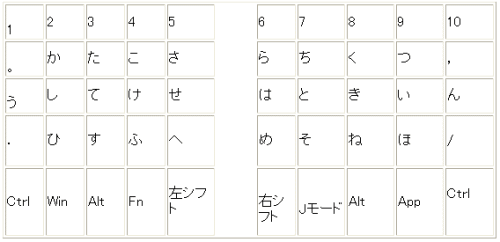

2．1　通常状態（アンシフト状態）
　通常状態（アンシフト状態）では、親指キー配置で、無変換キーと変換キーが
　左シフトキーと右シフトキーになります。

左右のシフトキーを押してから、データキー押してください（富士通の親指シフトでは、同時押しとなっています）。

「ん」がJISキー配置の「?」に配置されていることに注意してください。

Jモードキーで、QWERTYキー配置モードに切り替わります。

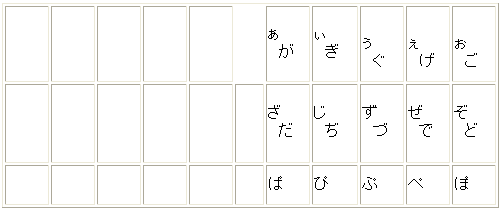

2．3　右シフトI状態

　右シフトI状態では、 一部の仮名の入力ができます。
　



3．「M?96」キーボードをM式キー配置として使用するパターン
ン　
　このキー設定では、M96マトリックスキーボードで、M式の省打鍵入力をすることができます。
　左シフトI、右シフトI状態では、M式の子音シフト、母音シフトの省打鍵入力ができます。
　左シフトII、右シフトII状態では、IMEの辞書を使った省打鍵入力が行なえます。
　

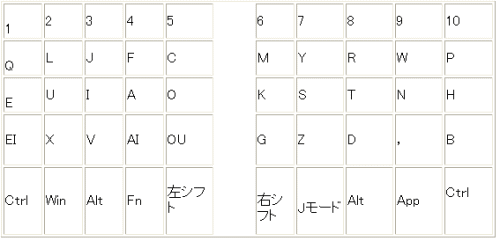

3．1　通常状態（アンシフト状態）
　通常状態（アンシフト状態）では、Mキー配置で、無変換キーと変換キーが
　左シフトキーと右シフトキーになります。

Jモードキーで、JISキーボード配置モードに切り替わります。



3．2　左シフトI状態

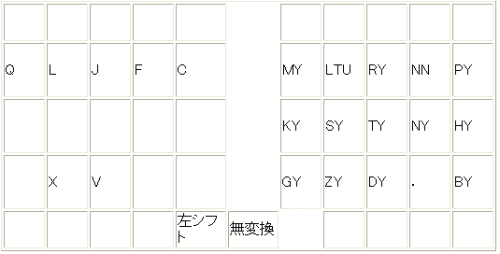

　左シフトI状態では、 M式の子音シフトの省打鍵入力 ができます。

3．3　右シフトI状態

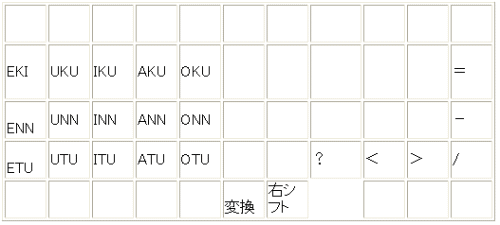

　右シフトI状態では、M式の母音シフトの省打鍵入力ができます。

　左シフトI、右シフトI状態では、M式と同様の省打鍵入力ができます。

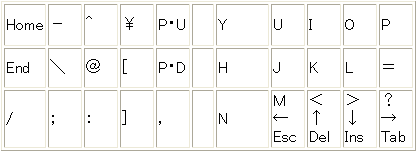

　右シフトI状態では、右半分で、一部の記号の入力ができます。他の記号は
　記号キーで入力できます。
　
　左シフトII、右シフトII状態では、IMEの辞書を使った省打鍵入力が行なえます。
　

　

4．IMEの辞書を使った文字列入力
　左右シフトII状態あるいは左右シフトIII状態で、IME辞書を使った省打鍵入力ができます。

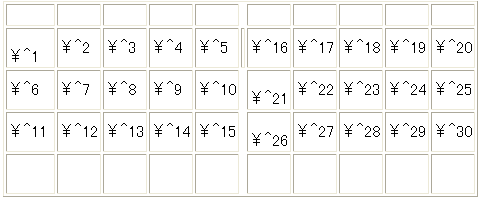

4．1　左シフトIIあるいはIII状態

　各アルファベットキーを打鍵すると記号￥＾に続いて対応する数字列（いずれも全角）が入力

され、続いてスペース、Enterのキーコードが入力される。
　このとき、 IME辞書に、読みを￥＾n（nは1桁あるいは2桁の数字、全角記号/数字）として、
　単語登録をしておけば、上記のキー打鍵で、登録された単語（文字列）が入力されます。

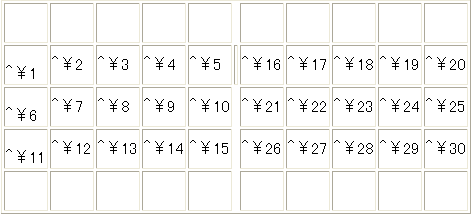

4．2　右シフトIIあるいはIII状態

各アルファベットキーを打鍵すると記号＾に続いて対応する数字列（いずれも全角）が入力され、
続いてスペース、Enterのキーコードが入力される。
　このとき、IME辞書に、読みを＾￥n（nは1桁あるいは2桁の数字、全角記号/数字）として、単語登録をしておけば、上記のキー打鍵で、登録された単語（文字列）が入力されます。なお、キーマップは、上記の記号と数字（＾￥n）が表示されますが、「五十音ソフトMarkIII」のキー設定機能で、覚えやすい表示に変更することができます。。

5．キーマップ
　

　キーマップは、3x5x2のマトリックス枠で表示されます。
　例えば、 フルかなキー設定 の左シフトI状態のキーマップは次のように表示されます。
　キー入力をするときのガイド情報として、アルファベットの各キーを打鍵したときの
　キー入力が表示されています。

最上段の1行は、F6?F10キーに対応しています。2段目の行は数字キーに対応しています。

なお、QWERTYキー配置は表示されないように設定されています。入力はM?96マトリックスキーボードの 捺印どおりに行われます。 また、キーマップは、必要に応じて非表示とすることができます（たとえば、キーマップ上部の 右端の?をクリックするとタスクバーに退避されます）。
　



6．カスタムキー設定

　「五十音ソフトMarkIII」を起動させて、 メニューから、キー設定を選択して、キー設定を変更することができます。
　　左シフトIII、右シフトIIIの状態が、設定されていないばあいは、 カスタムキー設定で追加することができます。
　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

7． M-96キーボード

本キーボードは、パソコンにUSB接続で、PC/AT互換機に接続されます。
96個の格子状のキー配置で109キーのフルキーボードと同等機能が使えます。
　A/N、Fnの2つの切り替えキーで、文字・機能キー
の各ページを切り替えます。
　切り替えキーには、状態ランプが表示されます。

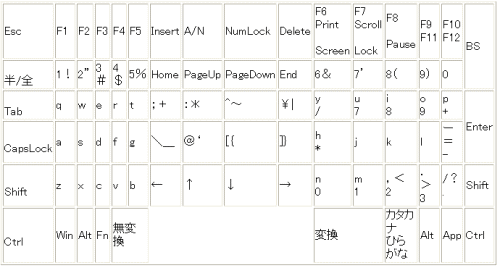

7．1　キー配置とキートップ表示

　各キートップの表示
上段：A/Nページの表示　下段：Fnページの表示）　　

7．2　製品仕様
　
パソコンとのインターフェース ：　USBインターフェース
キースイッチタイプ：　　　　　　メカニカル
キー数 ：　　　　　　　　　　　96キー格子
キーピッチ ：　　　　　　　　　19mm
外形 ：　　　　　　　　　　　　332mm　x　142mm　x　45mm

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　以上

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
